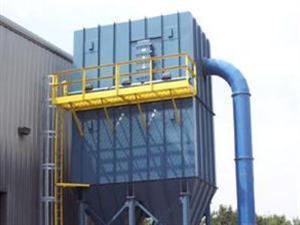

LFEF型高温玻纤袋除尘器
一、LFEF型高温玻纤袋除尘器概述:
LFEF型高温玻纤袋除尘器是针对高温烟气除尘开发研制的新产品,该机采用微机PLC控制,分室反吹,定时、定阻清灰,温度检测显示等措施,使玻纤布袋除尘器在高温废气除尘中能高效、稳定运行,烟囱出口排放浓度低于国家规定的100mg/Nm3排放标准(可达≤50 mg/Nm3)。该设备可不停机分室换袋,操作简单,安全可靠,运行费用低,是解决高温烟气除尘的有效设备,现该除尘器已被大型系列化,适用于矿热炉、电石炉、回转窑窑尾等高温、高湿腐蚀性气体的净化。
二、LFEF型高温玻纤袋除尘器结构及工作原理:
1、结构
该除尘设备由含尘气体入口至净化烟气出口,本体结构由进气管路、进气室、袋室、灰斗、排灰阀、出口管道及反吹风系统和清灰控制系统所组成。
除尘器本体为全钢结构,并设计由防热膨胀机构措施,外壳采用轻质岩棉板双层保温,外表用δ=0.5镀锌板防护,并采用抽拉铆钉新工艺安装,花板用冷冲压压延滚压成型工艺,既增加强度又保证设备质量。
除尘器采用的是经特殊处理的耐高温玻纤布袋,其抗折性、耐磨性、强度及热冲击性能均较好,并可根据不同的烟气特性,对玻纤进行相应的处理,达到需方使用要求和排放标准。
2、工作原理
(1)过滤:含尘烟气经烟道进入进气管,由上部进入进气室,部分粗粒由惯性而落入灰斗,其余部分烟气粉尘进入滤袋,经内表面过滤后,进入袋室,然后经由通风槽、排气阀、出气管道由排风机排入大气,该设备为上部进气,负压操作内滤式玻纤袋除尘器。
(2)清灰及自动控制
除尘器运行一段时间后,滤袋内表面捕集的粉尘层增厚,除尘器的运行阻力上升,当增加至一定值后,这就需要对滤袋进行清灰,即通过外力将滤袋内表面上附着的粉尘清除掉,使除尘器的运行阻力下降,阻力下降到一定值后,该室滤袋又投入正常运行。
整个清灰过程主要是通过反吹风来运行的,当阻力上升到需要清灰时,微机指令关闭排气阀,打开反吹风阀,将原来膨胀的除尘滤袋在反吹风的作用下压瘪变形,使其达到清扫滤袋内表面附着粉尘的目的。清灰落入灰斗,经排灰阀进入输灰机构排出,整个清灰过程是分室轮流进行的,不影响除尘器的正常工作。
定时清灰是按时间程序,各室根据可调时间参数自动进行轮流清灰,除尘器清灰周期可根据工艺要求设定调整。
除上述控制方法外,还设置有手动控制机构,可人工进行正常清灰。
型号规格 | LFEF4× 173HSY/H |
LFEF4× 173HSY/H |
LFEF4× 173HSY/H |
LFEF4× 173HSY/H |
LFEF4× 173HSY/H |
|
性能参数 | ||||||
处理风量(m3/h) | 15000~20000 | 20000~26000 | 20000~27000 | 30000~34000 | 40000~43000 | |
过滤面积(m2) | 692 | 865 | 927 | 1150 | 1432 | |
单元数 | 4 | 5 | 4 | 5 | 4 | |
滤袋总条数 | 280 | 350 | 328 | 410 | 352 | |
过滤风速(m/min) | <0.5 | |||||
除尘器阻力(Pa) | 980~1570 | |||||
收尘效率(%) | >99.8 | |||||
适用温度(℃) | <280 | |||||
出口排放浓度mg/m3N | <150 | |||||
外型尺寸长×宽×高(mm) | 9440×5530×10750 | 11300×5530×10950 | 9600×6000×10950 | 11500×6000×12060 | 12000×6800×11400 | |
滤袋规格(mm) | φ150×5250 | φ150×5250 | φ150×6000 | φ150×6000 | φ180×7280 | |
配用烘干机规格 | φ1.5×12M | φ1.5×15M φ2.2×12M |
φ1.5×15M φ2.2×12M |
φ2.2×12M或 φ1.5×18M |
φ2.4×18M | |
重量(吨) | 31.4 | 34.28 | 38.43 | 42.64 | 55.13 |
